Опыт не масштабируется: как на самом деле проектируются крупные аттракционы

Колесо обозрения высотой 128 метров и колесо 20 метров на прицепе выглядят как один и тот же продукт разного размера. Это не так. Примерно выше 50 метров задача проектирования меняется полностью — и вопросы поставщику должны меняться вместе с ней.

Почему подбор «по опыту» перестаёт работать

Небольшие аттракционы действительно можно подбирать по таблицам. Двадцатиметровое колесо обозрения построено тысячи раз: сечения стали, нагрузки на фундамент, мощность привода хорошо изучены, и опытный цех воспроизводит их надёжно.

С крупными аттракционами этот подход ломается по трём причинам.

Ветровая нагрузка растёт как квадрат высоты. Конструкция на отметке 128 метров работает при скоростях ветра, которых двадцатиметровая не видит никогда, а опрокидывающий момент растёт быстрее самой высоты. Сечения, которые держат на 20 метрах, не являются «увеличенной версией» того, что держит на 128 — это другая конструкция.

Усталость становится определяющим фактором. Крупное колесо или американские горки работают непрерывно годами. Каждый оборот нагружает и разгружает одни и те же сварные соединения. На малом масштабе этим можно пренебречь; на большом именно усталостная долговечность — а не статическая прочность — часто решает, годится ли соединение.

Динамикой больше нельзя пренебрегать. Большие пролёты, тяжёлые вращающиеся массы и перемещение пассажиров вносят колебательные формы, которые статический расчёт не улавливает. Если собственная частота оказывается близка к рабочей, конструкция начинает усиливать нагрузку вместо того, чтобы ей сопротивляться.

Ни одну из этих задач нельзя решить опытом. Их нужно считать.

Что означает «считать» на практике

В Yueton проектирование несущих конструкций крупных аттракционов идёт по документированной процедуре, а не по набору эмпирических правил.

1. Расчётные случаи берутся из норматива.
Нагрузки определяются по EN 13814 (и GB 8408 для китайского рынка): постоянная нагрузка, временная от пассажиров, ветровая для расчётной скорости ветра площадки, динамические усилия от ускорения и торможения. Каждый случай прикладывается в сочетаниях, предусмотренных нормой, — а не одним «самым плохим случаем» на глаз.

2. Строится конечно-элементная модель.

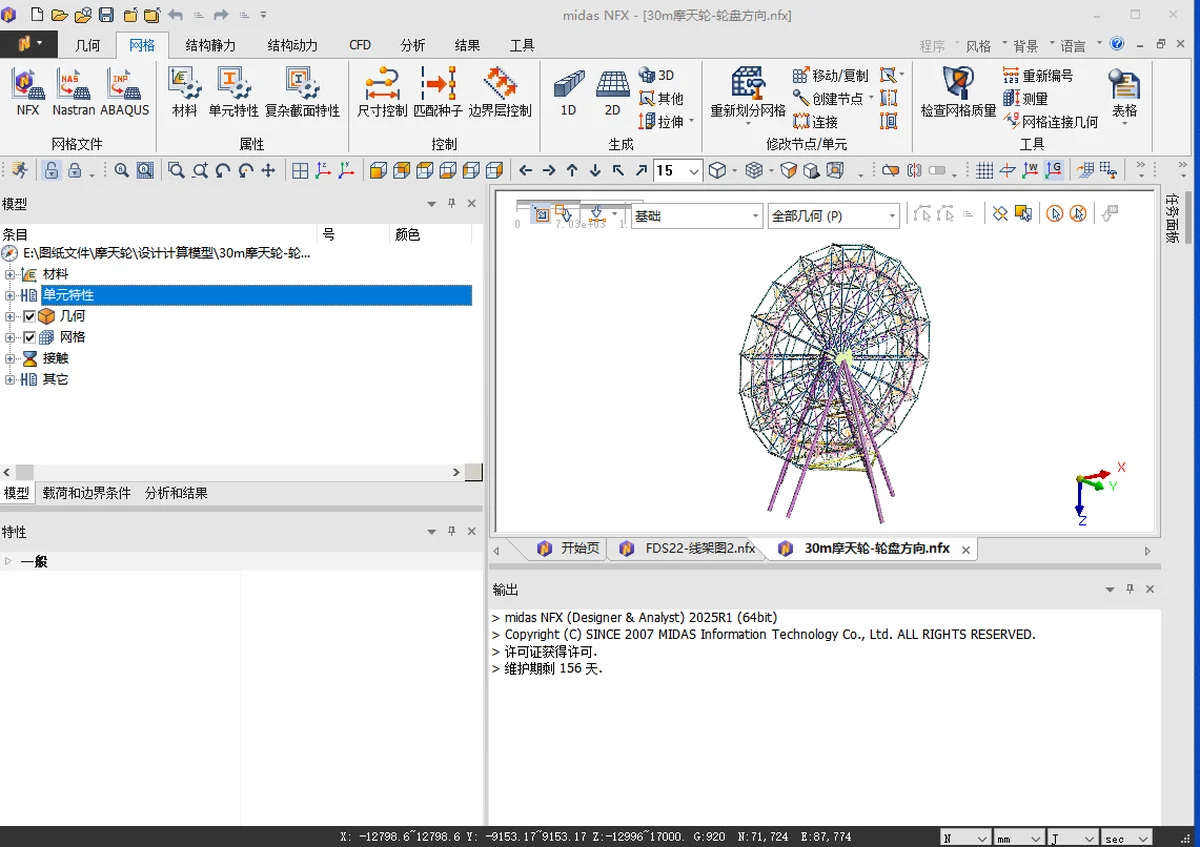

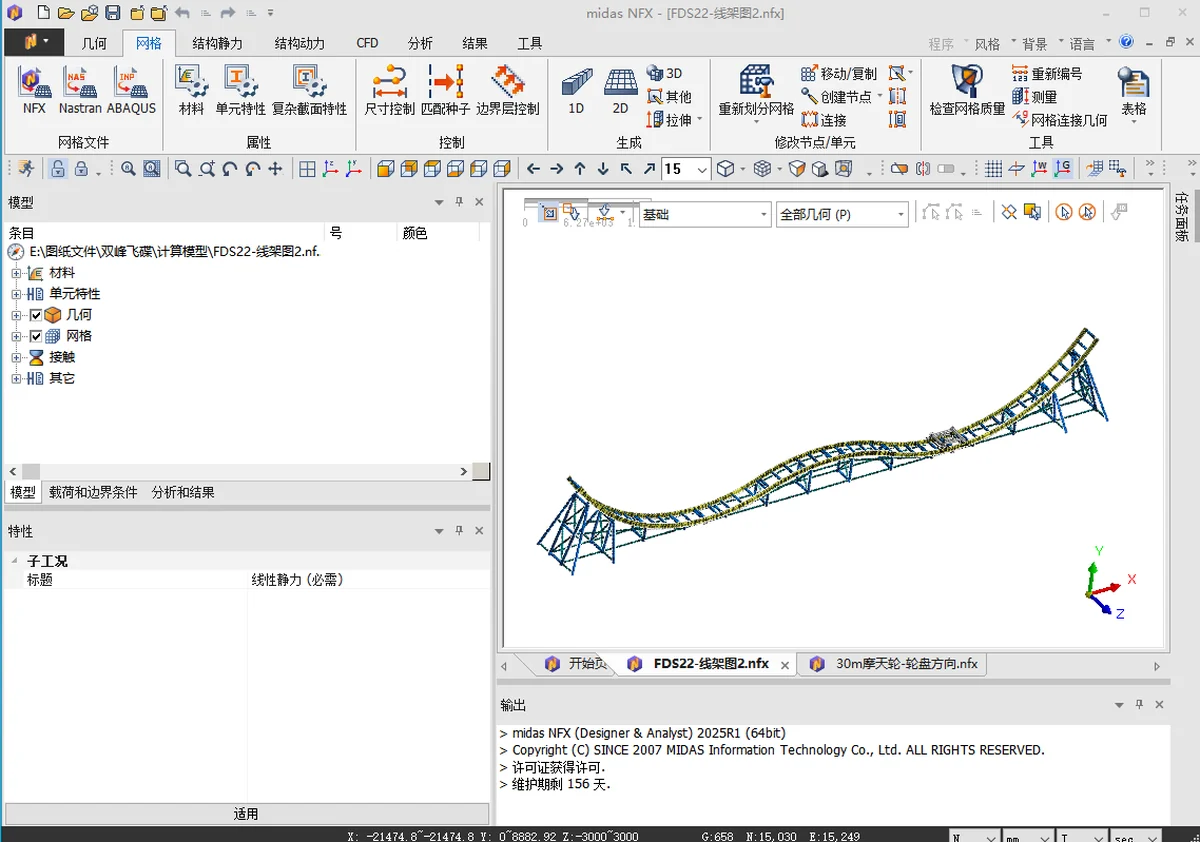

Несущая конструкция моделируется в MIDAS — расчётном комплексе, применяемом в инженерной практике именно для таких задач. В модели представлены каждый элемент, каждое соединение и граничные условия, поэтому она ведёт себя так же, как реальная конструкция.

3. Напряжения и деформации проверяются по допускаемым значениям.
Результат — не ответ «проходит / не проходит». Это карта: где конструкция нагружена сильно, а где есть запас. Именно она показывает инженеру, какое сечение можно уменьшить, а какое необходимо увеличить.

4. Расчёт выпускается до рабочих чертежей.
Расчёт проверяется внутри компании до того, как режется первая деталь. Изменения на этой стадии ничего не стоят; изменения после изготовления стоят контейнер.

5. Изделие проверяется по тем же чертежам.
Для экспортных проектов независимая инспекция SGS может проверить материалы и сварные швы по чертежам, на которых основан расчёт. Расчёт и инспекция ссылаются на один и тот же документ — в этом и смысл.

Почему важен сам инструмент

MIDAS — не узкоспециализированный продукт. Этот же программный комплекс применялся для расчёта конструкций таких объектов, как Бурдж-Халифа и Джидда-Тауэр, а также инженерными компаниями Arup, Ramboll, Samsung C&T и Thornton Tomasetti на башнях в Европе и на Ближнем Востоке. В его сборнике зарубежных проектов есть работы китайских проектных институтов по объектам в Египте, Пакистане, Филиппинах, Вьетнаме, Черногории и Бангладеш.

Это стоит упоминать не как рекламное утверждение, а как проверку здравым смыслом: если в этом комплексе считают башню высотой 828 метров, то колесо обозрения на 128 метров уверенно попадает в его проверенный диапазон.

Чего программный комплекс не делает — он не заменяет инженерное решение. Он считает то, что ему задали. Кто-то всё равно должен выбрать расчётные случаи, определить, какой элемент governs, и правильно прочитать результаты. Это наша часть работы.

Пример: колесо 128 метров

Колесо обозрения высотой 128 метров удобно как пример, потому что на этой высоте все три эффекта действуют одновременно.

На такой высоте ветровая нагрузка определяет обод и опоры; усталость определяет подвесы кабин и соединения, которые получают цикл нагрузки за каждый оборот; а собственную частоту конструкции нужно проверять и на период вращения, и на ветровой резонанс.

Ни одну из этих задач нельзя решить, увеличивая сечения, пока конструкция не станет «выглядеть прочной». Их можно решить только расчётом: построить модель, приложить нагрузки по норме и прочитать результат.

Поэтому колесо на 128 метров мы предлагаем как индивидуальный инженерный проект, а не как позицию каталога. Инженерия здесь и есть продукт.

Как понять, считает ли поставщик на самом деле

Если вы закупаете крупный аттракцион, эти вопросы отделяют тех, кто считает, от тех, кто оценивает на глаз.

«Можете предоставить расчёт конструкции?»
У того, кто считает, он есть. Тот, кто не считает, предложит чертежи, либо скажет, что расчёт конфиденциален, не предложив хотя бы выжимку.

«Какие расчётные случаи проверялись и по какому нормативу?»
В ответе должны прозвучать норматив и типы нагрузок — постоянная, временная, ветровая, динамическая. Расплывчатое «по международным стандартам» обычно означает, что расчёта не было.

«Что определяет конструкцию на этой высоте — прочность, усталость или жёсткость?»
Для крупных аттракционов правильный ответ существует, и он меняется с высотой и типом аттракциона. Поставщик, который считал модель, знает, что у него определяющее.

«Можно ли провести инспекцию по чертежам, на которых основан расчёт?»
Это связь между проектом и поставкой. Если инспекция и расчёт ссылаются на разные документы, расчёт на самом деле не определял изготовление.

Что это значит для вашего проекта

Крупный аттракцион — долгосрочный актив. Цену платят один раз; последствия недостаточно рассчитанной конструкции оплачиваются весь срок эксплуатации: в инспекциях, в ремонтах, а в худшем случае — в инцидентах.

На рендере разница между рассчитанной и «прикинутой» конструкцией почти не видна. Она проявляется в расчёте, в записях инспекций и в том, насколько уверенно поставщик отвечает на четыре вопроса выше.

Если вы рассматриваете колесо обозрения, американские горки или обзорную башню выше 50 метров — запросите расчёт. Мы готовы показать свой.
